FFU龍骨吊頂施工工藝標準流程
FFU龍骨排版⇒施工技術交底⇒施工放線⇒吊桿安裝⇒FFU龍骨地面組裝⇒FFU龍骨吊裝⇒FFU龍骨水平調整⇒成品保護
FFU吊頂龍骨介紹：
FFU龍骨是指用鋁合金做成的，用于天花吊頂?shù)闹鞑牧?，它通過螺桿與鋁合金相接，用來固定天花或者物體。吊頂系統模塊化設計，可塑性大，即可工廠化生產，又可以現場裁切，加工施工污染大大減少，且系統強度高，可在上面行走，特別適用于高潔凈區域，如電子，半導體，醫藥行業。
FFU又稱為風機過濾機組,是一種自帶動力的送風過濾裝置，英文全稱為（Fan Filter Unit），具有過濾功效的模塊化的末端送風裝置。風機過濾機組從頂部將空氣吸入和并經HEPA過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%左右的速度均勻送出。
適用范圍
本工藝標準適用于潔凈室FFU鋁合金龍骨吊頂安裝工程。
施工準備
2.1 設備材料的準備

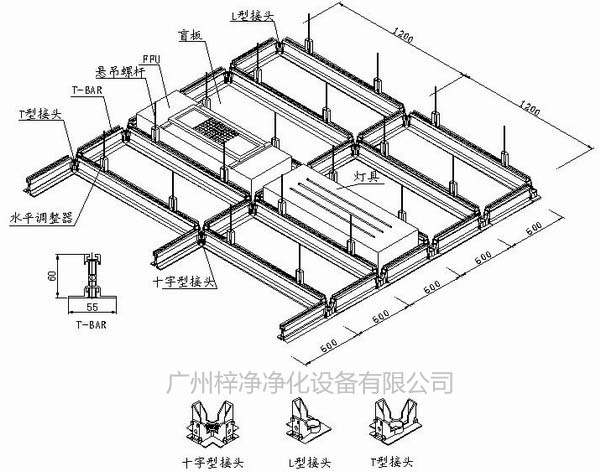

2.1.1FFU鋁合金龍骨、鋅合金接頭（包括 L 型接頭、T 型接頭、十型接頭）、跨 接片（視實際情況使用，包括 L 型跨接片、T 型跨接片、十型跨接片）、內六角 螺絲、方型調節器、T 型螺絲、法蘭螺母、鍍鋅通絲、氣密條、盲板。
2.1.2 FFU鋁合金龍骨及相關配件進場時包裝完好，外觀無破損，尺寸規格符合 相關規范要求，資料齊全。
2.2 施工工具的準備
2.2.1 電動工具：調速手電鉆、鋁型材切割機、吸塵器、電動扳手。
2.2.2 手動工具：絲錐、內六角扳手、升降車、搬運車、呆扳手。
2.2.3測量工具：鋼卷尺、自動水平儀、激光水平儀，另外測量設備必須在檢驗 有效期內。
2.3 施工條件的準備
2.3.1熟悉施工圖紙及設計說明，做好相關圖紙會審記錄。
2.3.2 FFU 鋁合金龍骨吊頂施工前熟悉現場。
1）FFU 鋁合金龍骨吊頂區域上部環氧涂裝或彩鋼板頂板安裝完成且頂板水 平調整完畢。
2）與相關單位確定標高基準點。
3）吊頂內水管、風管、橋架及設備安裝結束，水管試壓測試驗收結束。
4）按吊頂設計標高對吊頂內管路、設備及其支架進行高度復核。
2.3.3 材料進場自檢記錄及材料報驗（監理）資料的準備。
2.3.4編制FFU 鋁合金龍骨吊頂施工方案，對施工人員進行書面的安全及技術交底。
施工工藝
3.1 工藝流程
FFU龍骨排版--施工技術交底--施工放線--吊桿安裝--FFU龍骨地面組裝--FFU龍骨吊裝--FFU龍骨水平調整--成品保護
3.2 吊桿安裝
3.2.1 熟悉圖紙，吊桿采用 M10 鍍鋅通絲，有條件能夠提前測量樓板高度時應根 據吊頂高程圖結合樓板高度定尺加工（為保證 FFU 安裝后吊頂可以二次調平，吊 桿需要分為兩段且下端長度為 500mm）。
3.2.2 吊頂?shù)臉烁撸ㄖ?FFU 龍骨的下表面）在墻體四周標高的彈線要準確，具體 彈線的方法采用激光水平儀或是水平管找平的方法（標高 1m 線，以工程移交標 高控制線為基準，現場測量確定）。
3.2.3 吊頂工程用的吊桿和型鋼斷口應做防銹處理，油漆采用銀粉磁漆。
3.2.4 吊桿的布局嚴格按照圖紙施工，吊桿離FFU鋁合金龍骨端部距離不得大于 200mm。
3.2.5 吊桿間距一般為 1200mm，吊桿長度不宜超過 3m（如吊桿長度超過 1.5m，設置反向支撐；超過 3m，設置二次鋼結構）。
3.3 FFU 龍骨地面組裝
為了提高施工速度，盡可能合理、高效的施工，F(xiàn)FU 龍骨安裝前先將原材料 及連接附件運到施工區域內架空地板上，進行組裝，然后再成片安裝。組裝時須 緊固連接件的螺栓，以保證連接可靠，確保安全。FFU 龍骨組裝時需要注意除吊 點和連接件處，其他部位的保護膜盡量少破壞，以便減少今后清潔的工作量和難 度。龍骨組裝一般采用 3*3 的模數（3600*3600），不宜過大。組裝時，應注意地 面的平整，連接時內六角螺栓的松緊度應設置合理。FFU 龍骨地面組裝參照圖 3.3。
3.4 FFU 龍骨安裝
FFU 龍骨安裝時采用升降車或移動腳手架進行安裝，龍骨安裝時必須保證連 接螺栓牢固可靠且吊桿與龍骨連接在一條直線上。此外
FFU 龍骨的吊裝應由內向 外，由中間向四周進行，以減少施工誤差。
3.5 FFU 龍骨水平調整
3.5.1FFU 龍骨調平時必須統一基準線，并將已統一的基準線通過自動水平儀引 至廠房所有結構柱，利用結構柱網將廠房切割為若干個標高控制小區域。
3.5.2儀器使用前必須經過校驗，合格后方可使用，在使用過程中必須反復檢查， 測量人員須固定且持證上崗。
3.5.3固定檢查：龍骨調平前必須對連接螺栓進行緊固，全部檢查合格后方可進 行調平。
3.5.4垂直度調整：龍骨調平前須先調整吊桿垂直度，包括綜合支架吊桿（綜合 支架安裝前調平完成）和龍骨吊桿（龍骨安裝前調平完成）。
3.5.5儀器固定：調平時儀器需放置在固定無振動處，可采用托架與結構柱進行 固定。
3.5.6綜合支架調平：龍骨調平前必須完成對綜合支架調平工作且應在綜合支架 下部吊桿安裝前調平完成，平整度須在±5mm 以內。
3.5.7粗調平：在 FFU 安裝之前須進行龍骨平整度粗調工作，使龍骨平整度達到±10mm 以內，調平需要使用激光水平儀對每個吊點進行調節。調節時可先從起 吊塊的四周邊開始，保證四周高度調節準確，中間的吊點可用長標尺來檢驗。 3.5.8精調平：在FFU安裝之后進行龍骨平整度精調工作，使龍骨平整度達到± 5mm 以內。
4 質量標準
4.1吊頂龍骨、吊桿材料、規格符合設計要求；
4.2龍骨間相關節點安裝牢靠，吊掛件符合產品組合要求；
4.3龍骨安裝順直，無變形，龍骨安裝水平度誤差為±5mm。
5 成品保護及安全環保措施
5.1FFU 吊頂施工完畢，其它專業施工未必完成，因此必須要對成品進行保護。 否則將對整個工程的質量造成不良影響。可采用塑料布將 FFU 龍骨包裹起來，以防劃傷或污染。
5.2FFU 龍骨嚴禁硬物碰撞，對可能會被破壞的區域需掛有保護標志,必要時采 取防護措施，可采用纏繞膜進行纏繞保護。
5.3在已安裝完成的 FFU 龍骨吊頂上進行施工時，需另行鋪設人流通道，嚴禁 直接踩踏龍骨，必要時可安排專人值班監護。
6.1根據圖紙設計，F(xiàn)FU 鋁合金龍骨吊頂安裝單元和架空地板安裝單元中心對 縫，安裝過程中需檢驗兩者之間垂直方向的一致性。
6.2 當 FFU 鋁合金龍骨吊頂安裝面積超過廠房相鄰結構柱間距時，需要對已安 裝部分進行臨時定位。臨時定位宜以廠房相鄰四根結構柱間面積為固定單元，隨 安裝進度向后依次進行。
6.3安裝過程中需要保證吊桿的垂直度，使吊桿均勻受力，以減少 FFU 龍骨的 平面位移和不均勻下垂。
6.4FFU 龍骨必須有包裝，在組裝過程中包裝材料不可拆除，在水平調整后，安 裝 FFU、燈具之前，才可拆除包裝。
7 相關記錄表單
7.1 明龍骨吊頂安裝分項工程檢驗批質量驗收記錄。見附錄 A。
相關參考文件
8.1 《潔凈廠房設計規范》GB50073-2013
8.2 《潔凈室施工及驗收規范》GB50591-2010
8.3 《建筑裝飾裝修工程施工質量驗收規范》GB50210-2001
